Что такое условный проход трубы — стандарты и единицы измерения

Специалисты, занимающиеся устройством и обслуживанием трубопроводных систем, постоянно сталкиваются в своей работе с размерными параметрами труб, которые указывают на чертежах или озвучивают в устной форме. Практически каждый из них может дать ответ на вопрос — условный проход трубы это что значит, но если монтажом трубопровода занимается неквалифицированный пользователь, данная информация может оказаться для него весьма полезной.

Следует отметить, что символьное обозначение диаметра условного прохода в отличие от разговорной лексики не столь часто можно обнаружить на чертежах. Связано это с тем, что терминология и ее обозначение являются морально устаревшими и не должны использоваться в современных государственных отраслевых стандартах ГОСТ или в условных обозначениях.

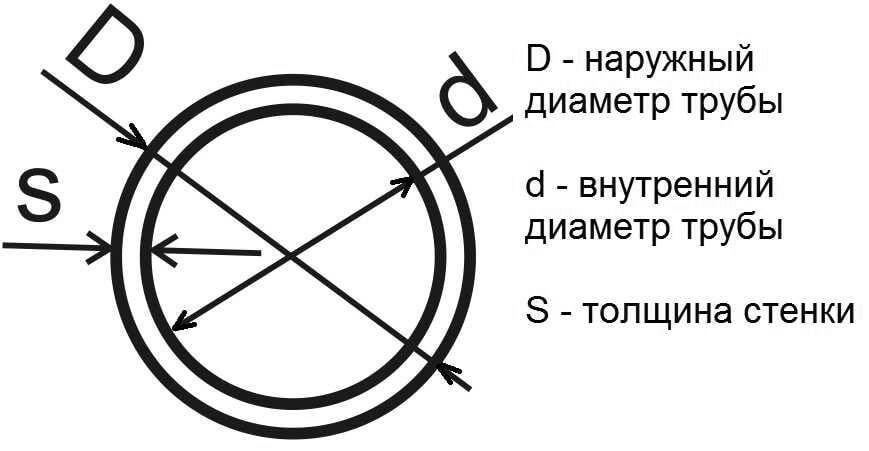

Рис. 1 Размерные параметры резьбовых труб

Условный проход трубы это что значит

Основные размерные параметры любой трубы: внутренний и наружный диаметры, толщина стенки. Внутренний размер часто называют условным проходом (диаметром) и обозначают символами Ду (Dy).

В современной технической терминологии вместо названия условный проход используют словосочетание «номинальный диаметр» с символьным обозначением DN, положение регламентировано ГОСТ 28338-89. В приведенном документе также указано, что если производство труб и арматуры было освоено до введения вышеназванного стандарта, условный проход допускается обозначать символами Dy.

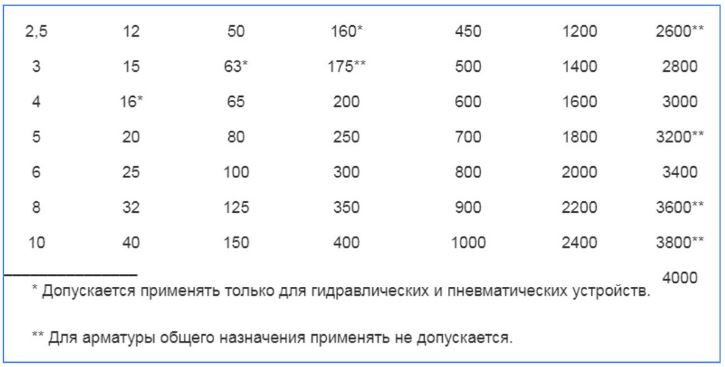

Рис. 2 Типоразмеры номинальных диаметров DN по ГОСТ 28338-89

Рис. 2 Типоразмеры номинальных диаметров DN по ГОСТ 28338-89

Стандартные номинальные диаметры труб по ГОСТ

ГОСТ 28338-89 устанавливает типовые размеры номинальных диаметров любых видов трубопроводов и арматуры, применяемых в быту и народном хозяйстве.

Нормативный акт также дает ответ на вопрос, что такое условный диаметр трубы, указывая, что его аналог номинальный диаметр DN не имеет конкретной единицы измерения и приблизительно равен внутреннему диаметру трубы в миллиметрах.

Таблица всех типоразмеров номинальных диаметров приведена на рис. 2, она включает в себя значения в диапазоне от 2,5 до 4000 мм.

Рис. 3 Примеры обозначения DN на чертежах трубопроводов по ГОСТ 21.601-2011

Рис. 3 Примеры обозначения DN на чертежах трубопроводов по ГОСТ 21.601-2011

Единицы измерения условного прохода трубы

На отечественный рынок поставляется широкий ряд продукции от зарубежных производителей, в большинстве европейских стран принята дюймовая система измерения размерных параметров труб. Поэтому нередко на их товаре условные трубные проходы обозначают не в миллиметрах, а дюймах, единица которых равна 25,4 мм.

Минимальный шаг дюймовой маркировки — 1/16 дюйма, однако практически для всех групп трубопроводов размерный шаг принят кратным 1/4 дюйма. К примеру, наиболее ходовые трубопроводы для бытового использования идут с размерами условных проходов 1/2, 3/4, 1, 1 1/4, 1 1/2 дюйма.

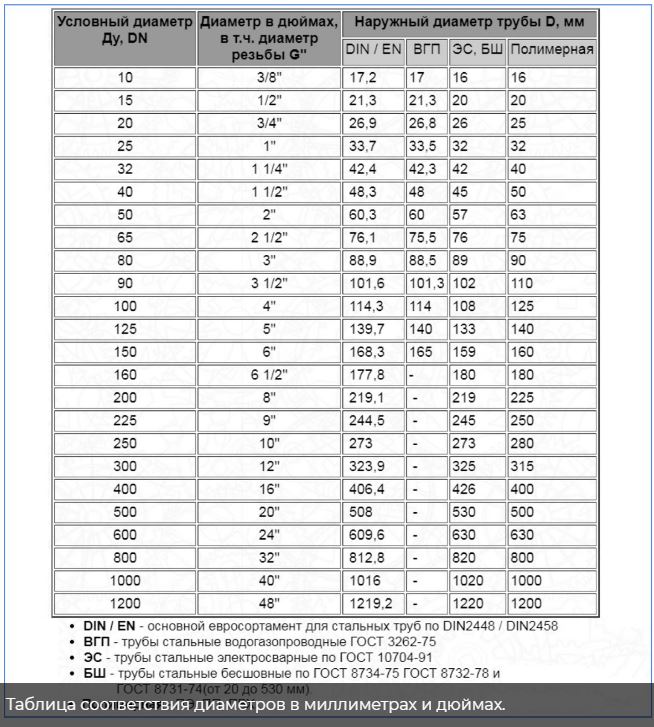

Рис. 4 Таблица соответствия диаметров в миллиметрах и дюймах.

Рис. 4 Таблица соответствия диаметров в миллиметрах и дюймах.

Как обозначают условный проход трубы на чертежах

По правилам выполнения чертежей внутренних канализационных и водопроводных систем, регламентированных ГОСТ 21.601-2011, номинальный диаметр трубопровода обозначают специальным общепринятым символом зачеркнутого наклонной чертой круга Ø, после которого ставят его цифровое значение в мм.

Гостстандарт допускает ставить вместо специального знака Ø буквенную символику DN.

Следует отметить, что в госстандарте нет четкого разделения между символьным обозначением наружного и внутреннего диаметра трубопроводов. То есть, если на рисунке стоит символ зачеркнутого круга Ø и после него цифра со знаком умножения х и еще одним числом, то таким образом обозначается уже внешний размер трубной оболочки и толщина ее стенки.

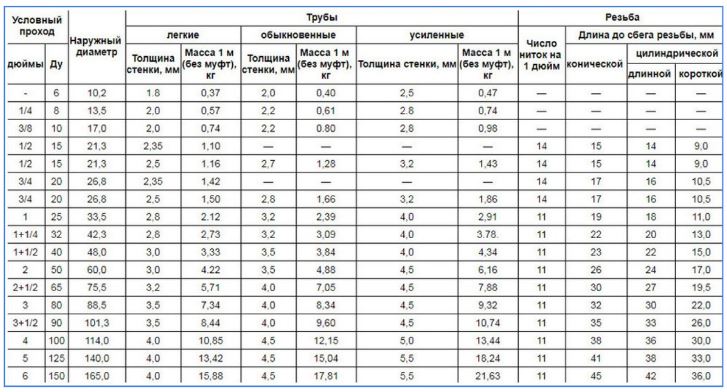

Рис. 5 Таблица трубных размеров водогазопроводов

Рис. 5 Таблица трубных размеров водогазопроводов

Диаметр условного прохода является главным показателем при проведении гидравлических расчетов, определяющих коэффициент полезного действия функционирования любой трубопроводной системы. Обычно его цифровой показатель вместе с символом DN указывают в миллиметрах на наружной стенке любых типов труб и арматуры, в импортном товаре иногда встречается обозначение внутреннего размера в дюймах.
